Science：MoS2助力钙钛矿太阳能电池效率与稳定性双飞跃

在追求更高效、更稳定的太阳能转换技术的征途中，科学家们从未停止过探索的脚步。近日，来自北京大学等科研机构的科学家们在国际顶尖学术期刊《科学》（Science）上(shàng)发(fā)表(biǎo)了(le)一(yī)项(xiàng)重(zhòng)要(yào)研(yán)究(jiū)成(chéng)果(guǒ)，揭(jiē)示(shì)了(le)利(lì)用(yòng)二(èr)维(wéi)材(cái)料(liào)二(èr)硫(liú)化(huà)钼(mù)（MoS2）作(zuò)为(wèi)缓(huǎn)冲(chōng)层(céng)，能(néng)够(gòu)显(xiǎn)著(zhe)提(tí)升(shēng)钙(gài)钛(tài)矿(kuàng)太(tài)阳(yáng)能(néng)电(diàn)池(chí)（PSCs）的(de)功(gōng)率(lǜ)转(zhuǎn)换(huàn)效(xiào)率(lǜ)（PCE）和(hé)稳(wěn)定(dìng)性(xìng)。这(zhè)一(yī)发(fā)现(xiàn)不(bù)仅(jǐn)为(wèi)钙(gài)钛(tài)矿(kuàng)太阳能电池的商业化应用开辟了新路径，也为我们理解并优化太阳能电池的性能提供了全新视角。

一、研究背景

1. 研究问题

本文探讨了在钙钛矿太阳能电池（PSCs）中集成(chéng)单(dān)层(céng)MoS₂薄(báo)膜(mó)的(de)有(yǒu)效(xiào)性(xìng)，以解决高效能和稳定(dìng)性(xìng)之(zhī)间(jiān)的(de)矛(máo)盾(dùn)。通(tōng)过(guò)在(zài)钙(gài)钛(tài)矿(kuàng)层(céng)的(de)上(shàng)下(xià)方(fāng)集成(chéng)MoS₂缓(huǎn)冲(chōng)层(céng)，来(lái)抑(yì)制(zhì)离(lí)子(zi)迁(qiān)移(yí)并(bìng)增(zēng)强(qiáng)钙(gài)钛(tài)矿(kuàng)的(de)化(huà)学(xué)稳(wěn)定(dìng)性(xìng)。

2. 研(yán)究(jiū)难(nán)点(diǎn)

钙(gài)钛(tài)矿(kuàng)材(cái)料(liào)在(zài)光(guāng)伏应用中面临的主要挑战(zhàn)是(shì)其(qí)在(zài)高(gāo)温(wēn)、光(guāng)照(zhào)和(hé)电(diàn)场(chǎng)等环境下的降解，尤其是离子迁移会导致性能下降。因此，如何有效地减少离子迁移并提高设备的长期稳定性是一个亟待解决的问题。

3. 关键论点

单层MoS₂能够物理阻挡钙钛矿中的离子迁移，同时通过强的配位相互作用化学稳定化钙钛矿相。

通过形成Pb-S键实现有效的化学钝化，并通过类型I带隙排列阻止少数载流子迁移。

集成MoS₂的钙钛矿太阳能电池在潮湿热环境下表现出优异的稳定性，经过1200小时测试后，效率损失小于5%。

4. 相关工作

之前的研(yán)究(jiū)主要(yào)集中(zhōng)在(zài)通(tōng)过(guò)界(jiè)面(miàn)工程和化学钝化材料来减少离子迁移，但未能实现高效且稳定的单层缓冲层的无损制造。

二、研究方法

本文提出了一种集成单层MoS₂薄膜的方法，具体内容如下：

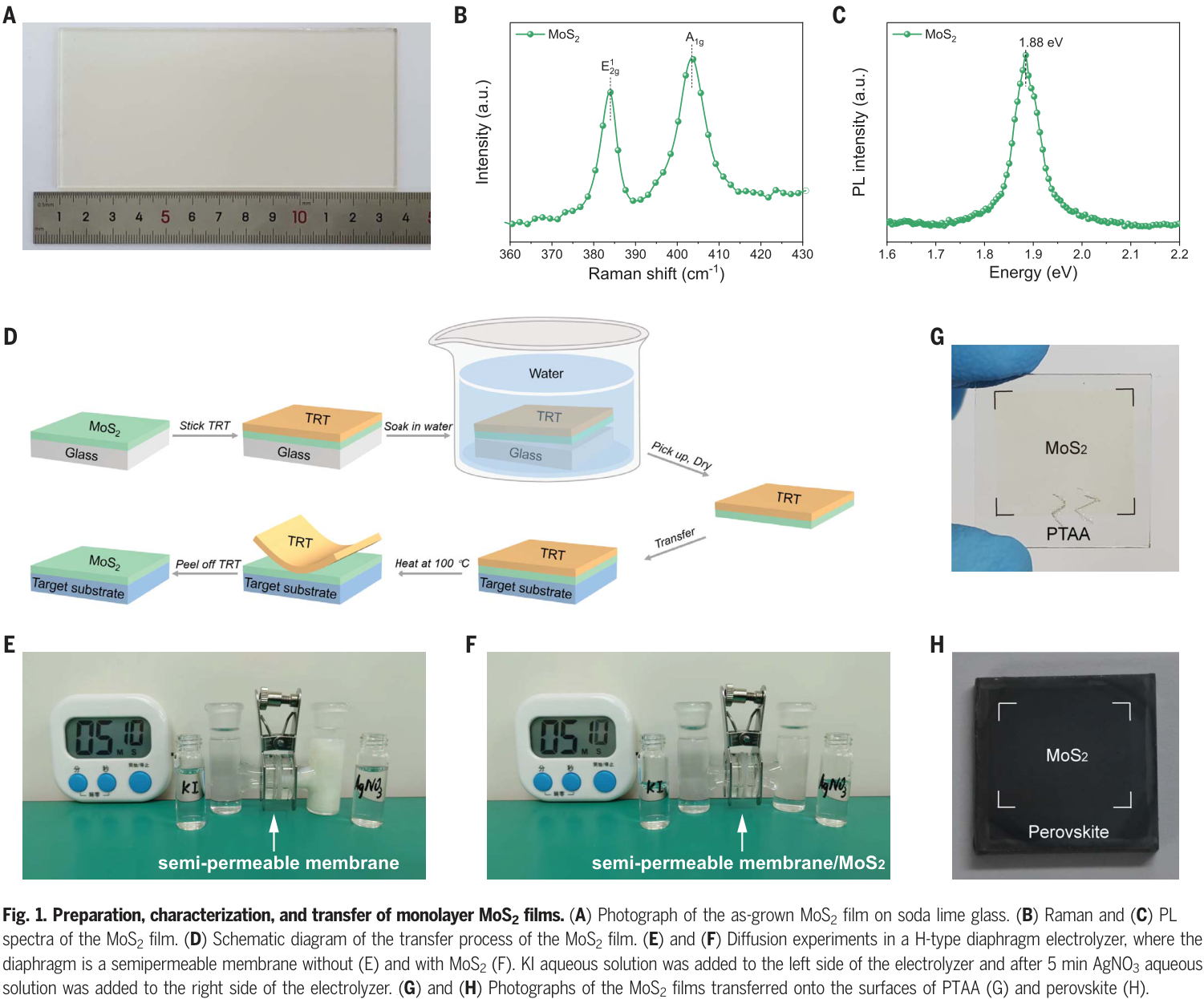

1. 薄膜制备

采用面对面金属前驱体供给法在玻璃(lí)基(jī)底(dǐ)上(shàng)制(zhì)备(bèi)均(jūn)匀(yún)的(de)单(dān)层(céng)MoS₂薄(báo)膜(mó)。通(tōng)过(guò)光(guāng)学(xué)显(xiǎn)微(wēi)镜(jìng)观(guān)察(chá)到(dào)样(yàng)品(pǐn)表(biǎo)面(miàn)颜(yán)色(sè)均(jūn)匀(yún)，表(biǎo)明(míng)薄(báo)膜(mó)厚(hòu)度(dù)一(yī)致(zhì)。

2. 转(zhuǎn)移(yí)过(guò)程(chéng)

开(kāi)发(fā)了(le)一(yī)种(zhǒng)无(wú)损(sǔn)的(de)可(kě)扩(kuò)展(zhǎn)转(zhuǎn)移(yí)工(gōng)艺(yì)，将(jiāng)MoS₂薄(báo)膜(mó)转(zhuǎn)移(yí)到(dào)钙(gài)钛(tài)矿(kuàng)层(céng)的(de)表(biǎo)面(miàn)。转(zhuǎn)移(yí)过(guò)程(chéng)中(zhōng)，MoS₂薄(báo)膜(mó)的(de)厚(hòu)度(dù)约(yuē)为(wèi)0.8 nm，符(fú)合(hé)单(dān)层(céng)特(tè)征(zhēng)。

3. 离(lí)子(zi)迁(qiān)移(yí)阻(zǔ)挡(dǎng)

通(tōng)过(guò)时(shí)间(jiān)飞(fēi)行(xíng)二(èr)次(cì)离(lí)子(zi)质(zhì)谱(pǔ)（ToF-SIMS）分(fēn)析(xī)，证(zhèng)明(míng)MoS₂薄(báo)膜(mó)有(yǒu)效(xiào)阻(zǔ)止(zhǐ)了(le)钙(gài)钛(tài)矿(kuàng)中(zhōng)I离(lí)子(zi)的(de)迁(qiān)移(yí)。实(shí)验(yàn)结(jié)果(guǒ)显(xiǎn)示(shì)，控(kòng)制(zhì)样(yàng)品(pǐn)中(zhōng)I信(xìn)号(hào)在(zài)银(yín)电(diàn)极(jí)中(zhōng)广(guǎng)泛(fàn)分(fēn)布(bù)，而(ér)目(mù)标(biāo)样(yàng)品(pǐn)中(zhōng)的(de)I信(xìn)号(hào)显(xiǎn)著(zhe)减(jiǎn)少(shǎo)。

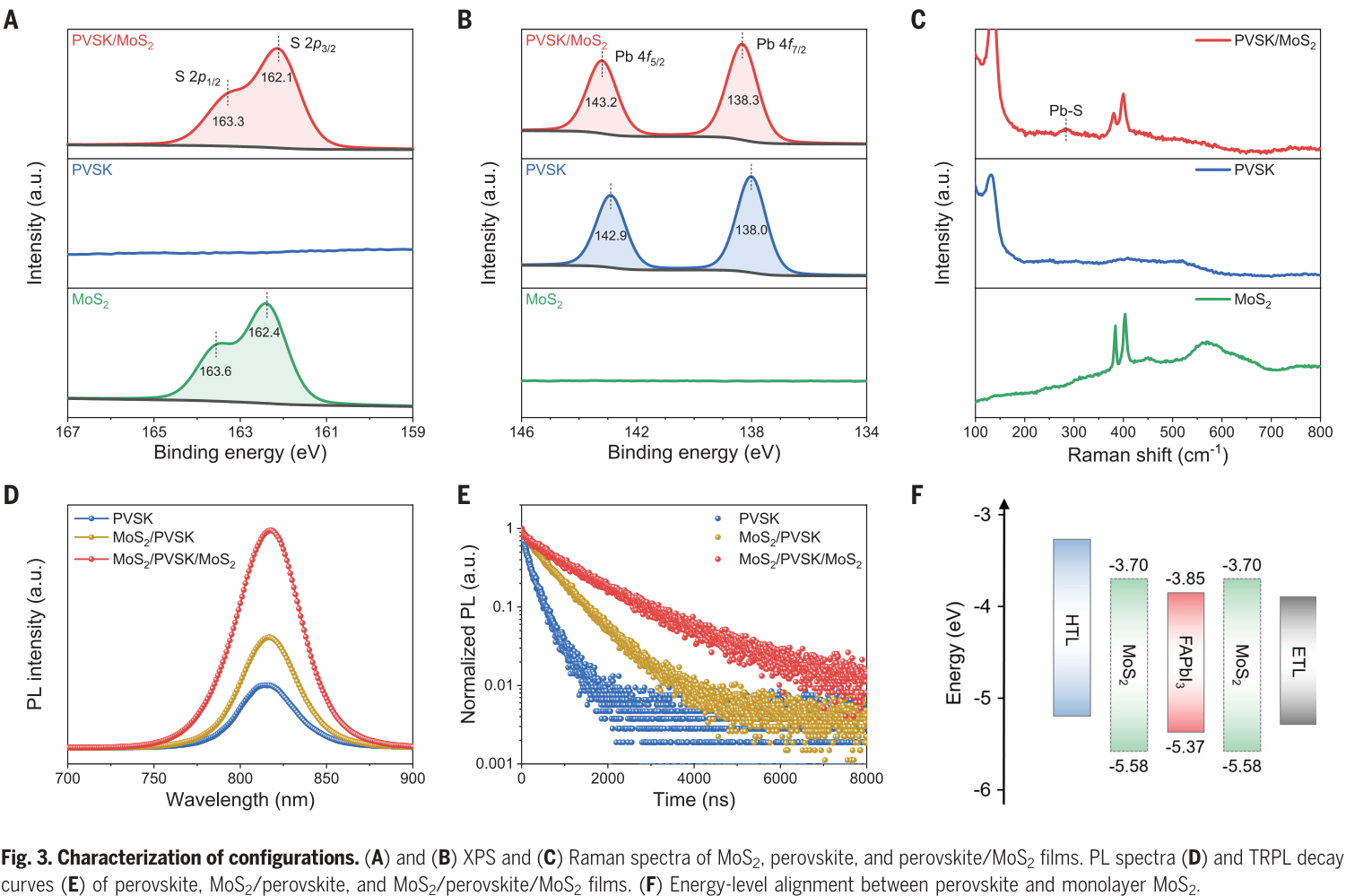

4. 化(huà)学(xué)钝(dùn)化(huà)

使(shǐ)用(yòng)X射(shè)线(xiàn)光(guāng)电(diàn)子(zi)能(néng)谱(pǔ)（XPS）和(hé)拉(lā)曼(màn)光(guāng)谱(pǔ)分(fēn)析(xī)，确(què)认(rèn)了(le)MoS₂与(yǔ)钙(gài)钛(tài)矿(kuàng)之(zhī)间(jiān)的(de)Pb-S键的(de)形(xíng)成(chéng)，表(biǎo)明(míng)MoS₂在(zài)化(huà)学(xué)钝(dùn)化(huà)方(fāng)面(miàn)的(de)有(yǒu)效(xiào)性(xìng)。

三(sān)、实(shí)验(yàn)设(shè)计(jì)

1. 样(yàng)品(pǐn)选(xuǎn)择(zé)

选(xuǎn)择(zé)了ITO/PTAA/FAPbI₃/C₆₀/BCP/Ag架构的设备进行测试，确保对比分析的有效性。

2. 测试条件

在85°C和85%相对湿度下进行潮湿热稳定性测试，评估设备在极端环境下的表现。经过1200小时的测试，MoS₂缓冲层的设备保持了>95%的初始PCE。

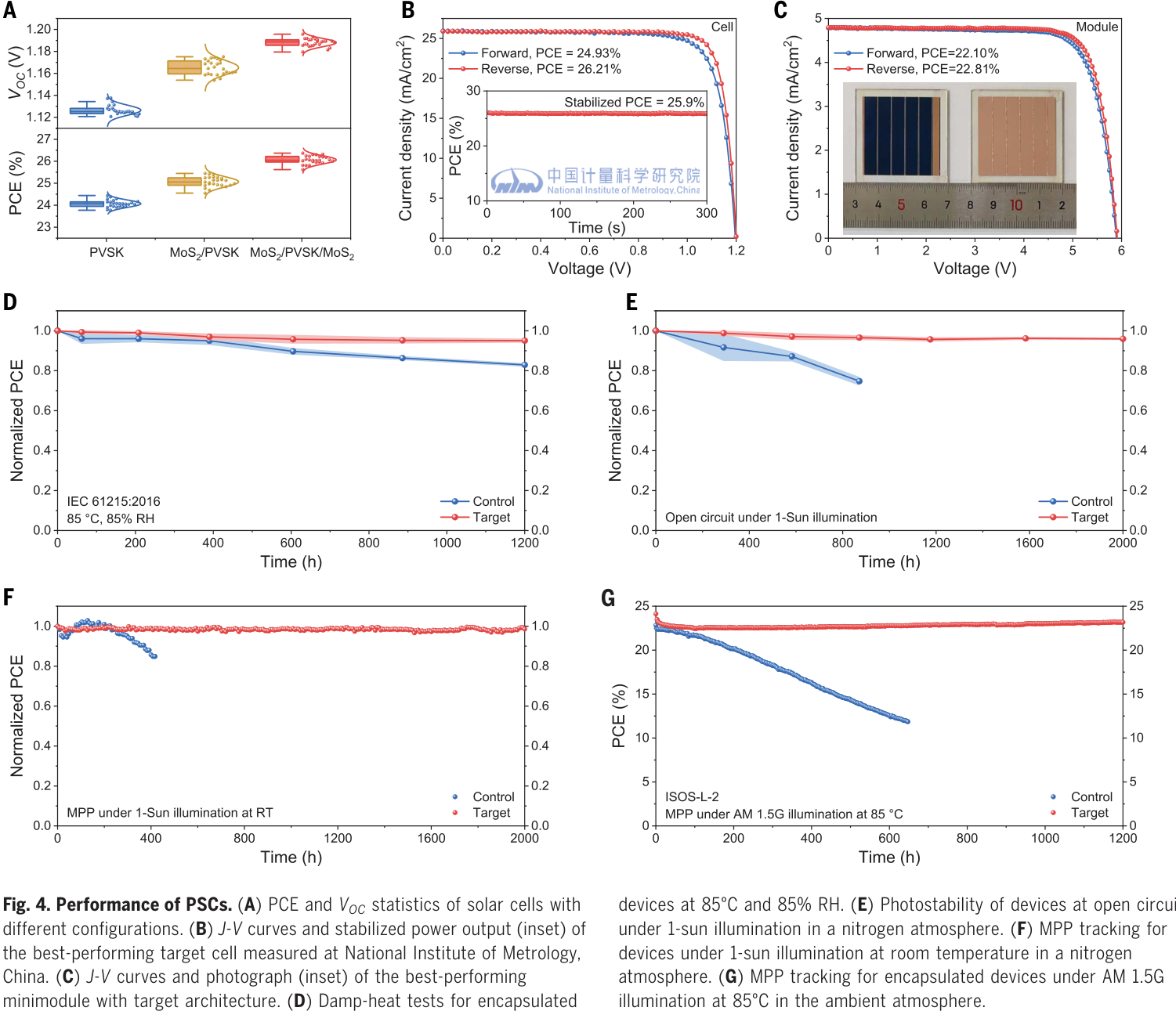

3. 性能评估

通过电流-电压（J-V）曲线测试，评估不同配置的太阳能(néng)电(diàn)池(chí)的(de)光(guāng)电(diàn)性(xìng)能(néng)。MoS₂层(céng)的(de)引(yǐn)入(rù)使得设备的PCE从24.1%提升至26.1%。

4. 稳定性测试

对设备进行MPP跟踪，MoS₂缓冲层的设备在2000小时的测试中效率下降小于4%，显示出优异的高温操作稳定性。

四、结果与分析

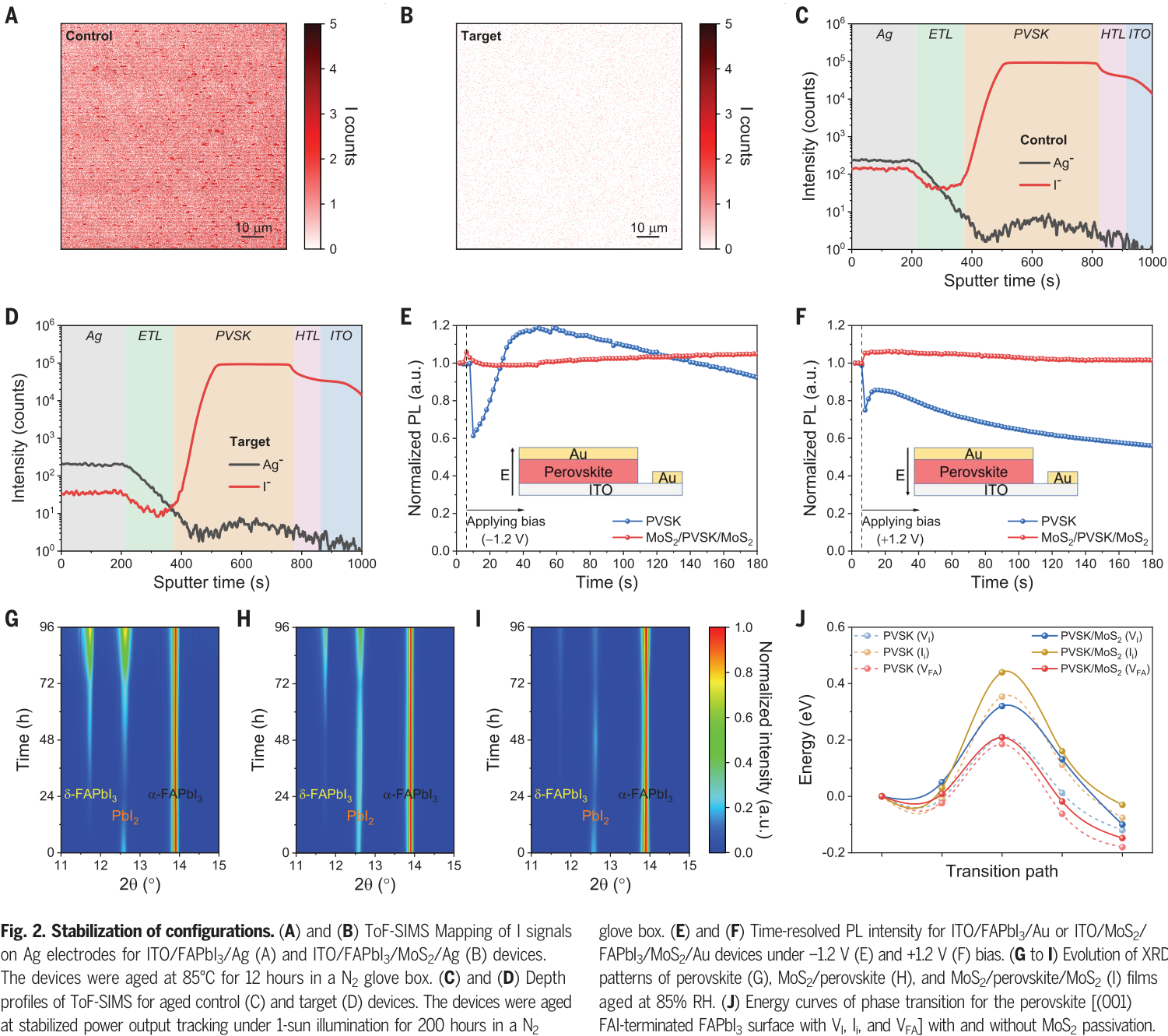

1. 离子迁移抑制

ToF-SIMS结果表明，MoS₂缓冲层显著减少了I离子在银电极中的迁移，验证了其在抑制离子迁移方面的(de)有(yǒu)效性。

2. 化学稳定性

XRD测试显示，MoS₂缓冲层延缓了钙钛矿的相变，钙钛矿的d相出现时间明显延长，表明MoS₂在湿度环境中保护钙钛矿的作用。

3. 光(guāng)电性能提升

通过J-V曲线分析，MoS₂缓冲层的设备在PCE和开路电压（VOC）上均有显著提升，达到26.2%的最高效率。

4. 长期(qī)稳(wěn)定(dìng)性(xìng)

在(zài)1-sun照射下，目标设备在2000小时内保持96.6%的初始PCE，显示出优异的光稳定性。

五、总体结论

本文通过集成单层MoS₂薄膜，成功实现了在钙钛矿太阳能电池中对离子迁移的有效抑制，并显著提高了设备的光电性能和长期稳定性。实验结果表明，MoS₂作为缓冲层，不仅能物理阻挡离子迁移(yí)，还(hái)能(néng)通(tōng)过(guò)化学钝化增强钙钛矿的稳定性。未来的研究可进一步探索其他二维材料在钙钛矿光电器件中的应用，以推动高效稳定的光伏技术的发展。

六、论文点评

1. 优点与(yǔ)创(chuàng)新(xīn)

该(gāi)研(yán)究(jiū)成(chéng)功(gōng)地(de)将(jiāng)单(dān)层(céng)MoS₂膜(mó)集成(chéng)到(dào)钙(gài)钛(tài)矿(kuàng)太(tài)阳(yáng)能(néng)电(diàn)池(chí)中(zhōng)，显(xiǎn)著(zhe)提(tí)高(gāo)了(le)器(qì)件(jiàn)的(de)功(gōng)率(lǜ)转(zhuǎn)换(huàn)效(xiào)率(lǜ)（PCE）和(hé)稳(wěn)定(dìng)性(xìng)，最(zuì)高(gāo)达(dá)到(dào)26.2%。

通(tōng)过(guò)物(wù)理(lǐ)和(hé)化(huà)学(xué)方(fāng)式(shì)有(yǒu)效(xiào)抑(yì)制(zhì)了(le)钙(gài)钛(tài)矿(kuàng)中(zhōng)的(de)离(lí)子(zi)迁(qiān)移(yí)，形成了强Pb-S键，增强了钙钛矿的化学稳定性。

该工作展示了将二维材料与钙钛矿结合的潜力，为未来的光电器件提供了新的设计思路和实用框架。

2. 不足与反思

研究中使用的MoS₂膜的制备(bèi)和(hé)转移过程可能在大规模生产中面临挑战，需探索更简便的制造方法。

尽管器件在潮湿和高温条件下表现出良好的稳定性，但长期使用中的实际表现仍需进一步验证。

对于不同环境条件下的稳定性测试，缺乏多样化的实验数据，可能影响结论的普适性。

论文未对MoS₂与钙钛矿界面的长期相互作用进行深入探讨，未来需要更多关于界面稳定性的研究。
